Metodología

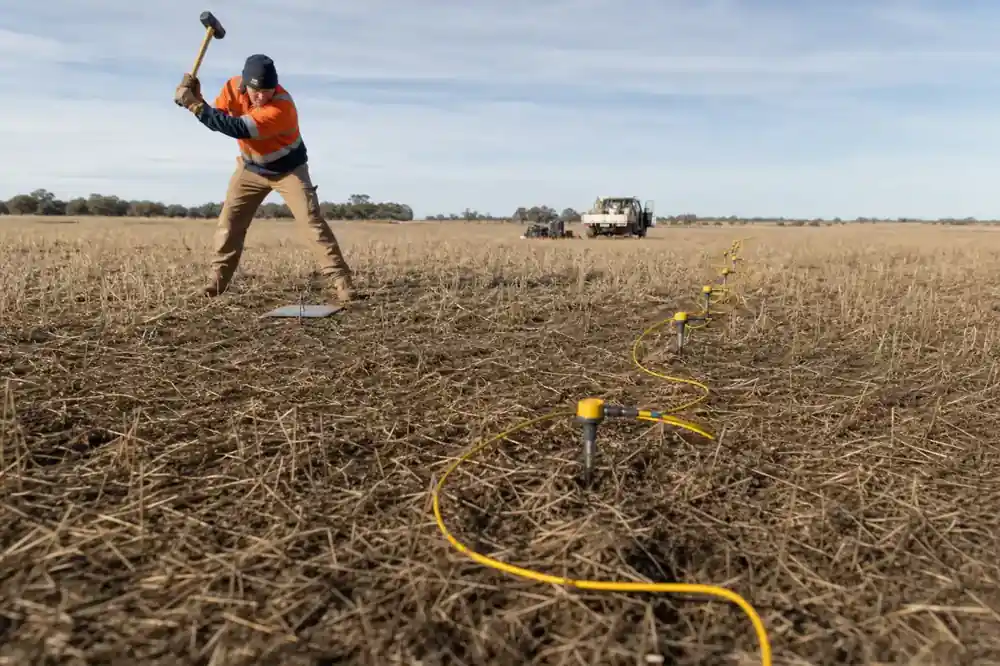

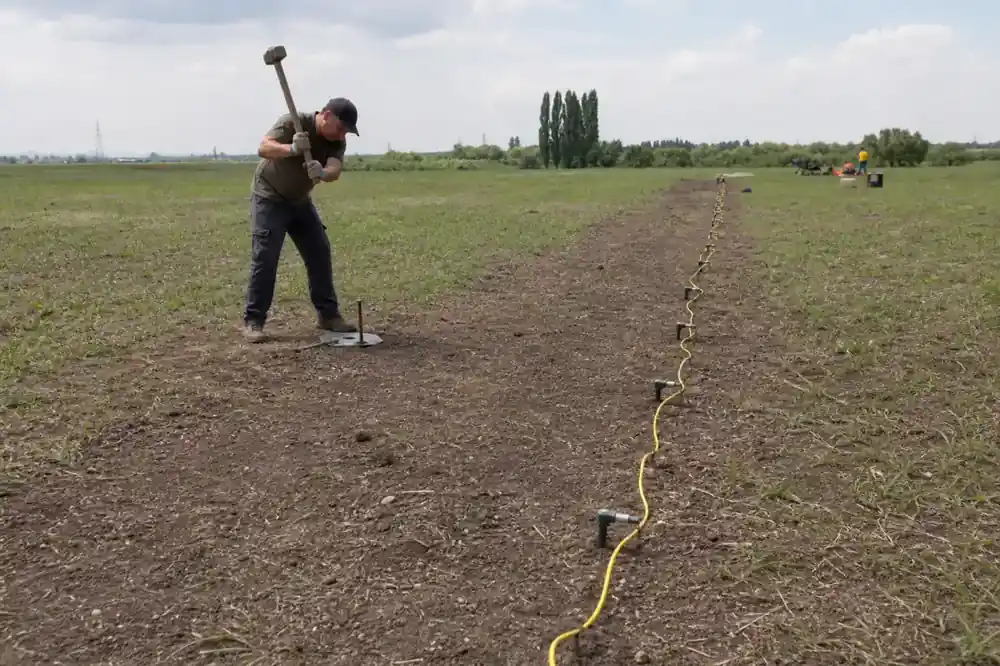

Nuestra metodología se ajusta a los lineamientos de la NCh433.Of2012 para la determinación de perfiles de velocidad de ondas de corte. El procedimiento implica la disposición de una línea de geófonos de alta sensibilidad (24 a 48 canales) con espaciamientos entre 2 y 5 metros. Mediante una fuente de energía sísmica controlada (martillo de impacto o caída de masa), se generan ondas P y S. El tiempo de llegada de las ondas refractadas en las interfaces entre estratos se registra y procesa mediante algoritmos de inversión, generando un modelo 2D de velocidades sísmicas. Este proceso permite identificar con precisión la profundidad de estratos competentes, como gravas densas o roca alterada, a partir de velocidades superiores a 800 m/s.
Parámetros Técnicos Referenciales
| Parámetro | Valor Referencial |
|---|---|
| Profundidad de investigación típica | 15 - 30 m |
| Espaciamiento entre geófonos | 2 - 5 m |
| Velocidad sísmica en suelos blandos (Vs) | 150 - 300 m/s |
| Velocidad sísmica en gravas densas/roca alterada (Vs) | 400 - 800 m/s |
| Longitud mínima de línea recomendada | 24 canales (≈ 50 m) |
Consideraciones Locales — Chile
La aplicación de la Refracción Sísmica en Chile requiere adaptaciones regionales específicas. En el valle central, desde Santiago a Rancagua, los depósitos aluviales de gravas y arenas permiten investigaciones de hasta 40 metros de profundidad, siendo crítico definir la interfaz con la grava basal saturada. En contraste, en ciudades costeras como Valparaíso o Concepción, la presencia de suelos orgánicos blandos y la napa freática superficial, a veces a menos de 3 metros, exige ajustes en la fuente de energía para lograr la penetración necesaria. La zona sísmica, definida por la NCh433, varía desde la zona 1 (norte) a la zona 3 (centro-sur), influyendo directamente en la aceleración sísmica de diseño y, por ende, en la relevancia del perfil de Vs obtenido. Un error frecuente es no considerar la variabilidad lateral de la roca de fondo en ciudades como La Serena, donde puede pasar de 10 a 25 metros de profundidad en pocos cientos de metros.
Solicite una Cotización
Nuestro equipo evalúa su proyecto y emite informe inicial sin compromiso.
O escríbanos directamente a contacto@geofisica.org
Normativa Aplicable
- NCh433.Of2012 - Diseño sísmico de edificios
- NCh1508.Of2014 - Requisitos de Informes Geotécnicos
- DS61 MINVU - Reglamento de Estructuras Aisladas Sísmicamente
Preguntas Frecuentes
¿Para qué tipo de proyectos es obligatorio un estudio de Refracción Sísmica en Chile?
Es requisito para edificios de más de 4 pisos en suelos tipo D y E según NCh433, para el diseño de fundaciones profundas, y para todo proyecto que requiera la clasificación sísmica del terreno según la norma. También es fundamental para estudios de [Medición de Vs30 (MASW)](/medicion-vs30-masw/) integrados.
¿Qué ventaja tiene sobre un sondaje geotécnico tradicional?
Proporciona un modelo continuo y bidimensional del subsuelo entre sondajes, detectando variaciones laterales de estratos y la profundidad de la roca basal de forma más económica y rápida que una malla densa de perforaciones.
¿Cuál es el plazo de entrega típico de un informe?
El plazo estándar, desde la adquisición en terreno hasta la entrega del informe técnico con modelos de velocidad y perfiles estratigráficos, es de 7 a 10 días hábiles, sujeto a las condiciones meteorológicas y la complejidad del sitio.
¿Cuánto cuesta Refracción Sísmica en Chile?
El costo depende de la profundidad de investigación requerida, la accesibilidad del terreno, el número de líneas sísmicas y la complejidad topográfica. Para el año 2026, los valores referenciales para un estudio básico de una línea en zona urbana parten desde un rango base. Se recomienda solicitar un presupuesto específico para el proyecto.
