Metodología

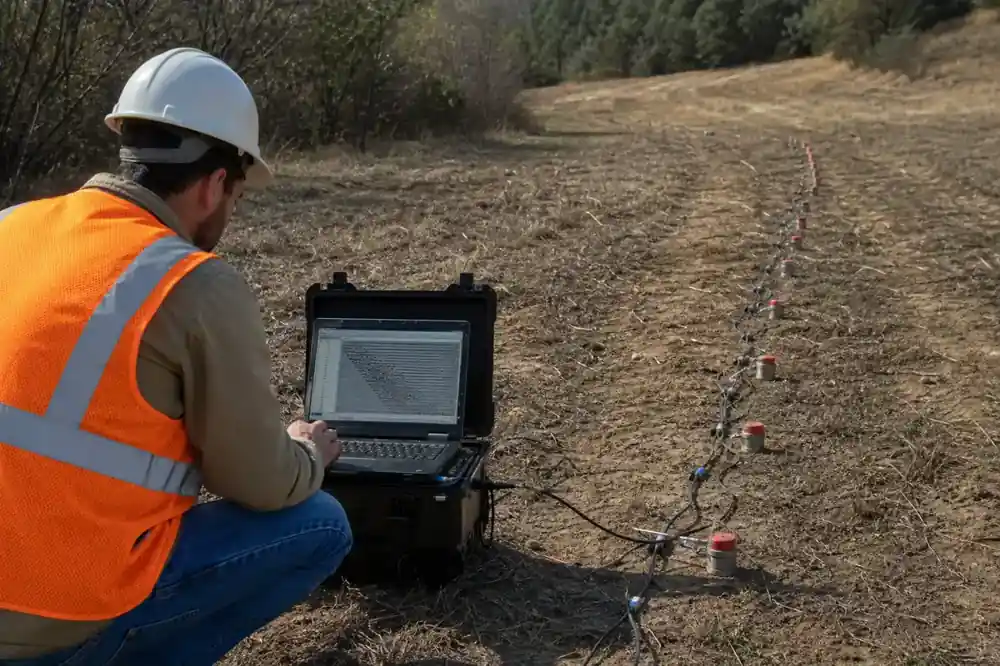

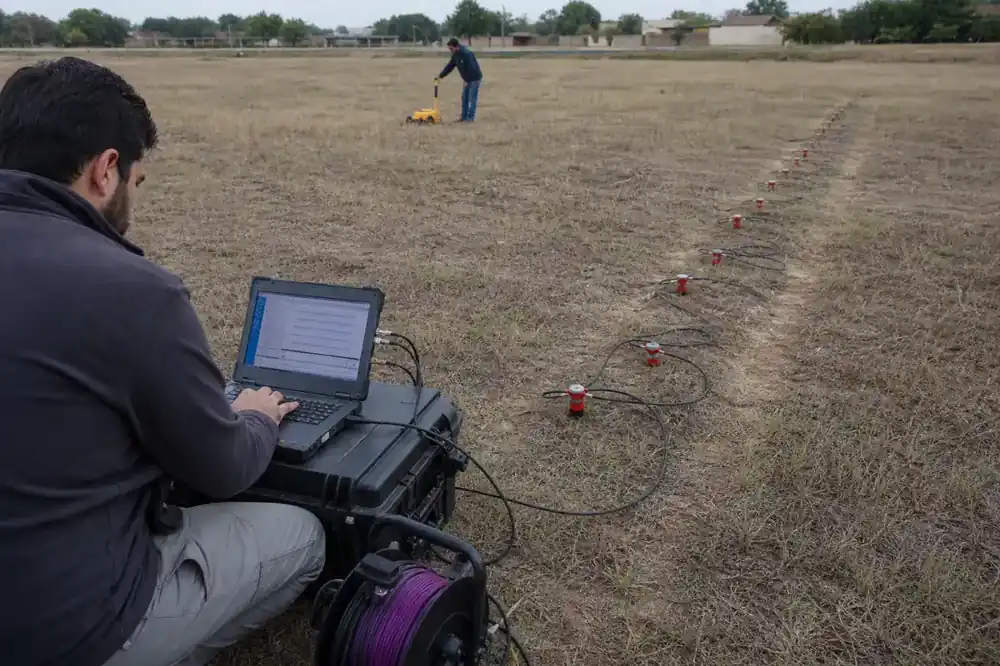

Nuestra metodología se basa en la norma NCh433.Of2012, que establece los requisitos para la determinación de los parámetros del suelo. El procedimiento implica desplegar un arreglo lineal de geófonos de alta sensibilidad (típicamente 24 o 48 canales) conectados a un sismógrafo multicanal. Una fuente de energía controlada, como un martillo de impacto, genera ondas superficiales Rayleigh. El registro de las señales permite, mediante procesamiento especializado (análisis de dispersión e inversión), obtener un perfil 1D de la velocidad de onda de corte (Vs) con profundidad. La profundidad de investigación efectiva comúnmente alcanza entre 30 y 50 metros, dependiendo de la configuración y las condiciones del sitio. Este proceso es complementario a otras técnicas de prospección, como la Refracción Sísmica.
Parámetros Técnicos Referenciales
| Parámetro | Valor Referencial |
|---|---|
| Profundidad de investigación típica | 30 - 50 m |
| Rango de Vs30 medible | 150 - 1000 m/s |
| Resolución vertical en los primeros 10 m | 1 - 2 m |
| Longitud mínima de arreglo recomendada | 46 m |
| Incertidumbre típica en la estimación de Vs | ± 10 - 15% |
Consideraciones Locales — Chile
La aplicación y los resultados del MASW varían significativamente entre las regiones de Chile debido a la diversidad geológica. En la zona central, como Santiago y Rancagua, los suelos aluviales del valle presentan Vs30 que suelen clasificarse como Tipo C (suelo medio), mientras que en ciudades costeras como Valparaíso o Viña del Mar, la presencia de arenas saturadas puede reducir la velocidad. En el norte, en Antofagasta o Calama, los suelos gravosos y rocosos generan valores altos de Vs30 (Tipo A o B). La sismicidad, regida por la NCh433 que divide al país en zonas (la mayoría en Zona 3), exige una determinación rigurosa de este parámetro. Un error frecuente es extrapolar un valor de Vs30 de un sector a otro sin considerar la variabilidad local, lo que hemos documentado en proyectos en Concepción y Talca. Nuestros protocolos se adaptan a estas realidades locales.
Solicite una Cotización
Nuestro equipo evalúa su proyecto y emite informe inicial sin compromiso.
O escríbanos directamente a contacto@geofisica.org
Normativa Aplicable
- NCh433.Of2012 Mod.2013 - Diseño sísmico de edificios
- NCh3171.Of2010 - Diseño estructural de fundaciones
- DS61 MINVU - Ordenanza General de Urbanismo y Construcciones
- Guía para la Determinación de los Parámetros del Suelo (MINVU, 2015)
Preguntas Frecuentes
¿Qué ventaja ofrece el MASW frente a un sondaje geotécnico tradicional para obtener Vs30?
El MASW proporciona un perfil continuo y no invasivo de Vs con profundidad, representativo de un volumen de suelo mayor. Un sondaje SPT o CPT ofrece datos puntuales, requiriendo interpolación. La combinación de ambas técnicas, sin embargo, entrega la caracterización más robusta para el diseño.
¿Es obligatoria la medición de Vs30 para todos los proyectos de edificación en Chile?
La obligatoriedad está definida por la NCh433 y el DS61. Es mandatoria para edificios de más de 4 pisos o con irregularidades estructurales significativas, así como para proyectos en suelos Tipo D, E o F, o cuando los estudios preliminares así lo indiquen.
¿Cuál es el plazo típico de entrega de resultados desde la medición en terreno?
El procesamiento de datos, inversión y generación del informe técnico con el perfil de Vs y la clasificación sísmica requiere entre 5 y 7 días hábiles, dependiendo de la complejidad del sitio y la cantidad de líneas de adquisición.
¿Cuánto cuesta Medición de Vs30 (MASW) en Chile?
El costo depende críticamente de la profundidad de investigación requerida, la accesibilidad del terreno, el número de puntos de medición y la complejidad logística (ej. traslado a regiones). Para el año 2026, los valores referenciales para un ensayo estándar de 30 metros de profundidad en zona urbana de la Región Metropolitana parten desde un rango base. Se recomienda solicitar un presupuesto específico para el proyecto.
